LA VANNE PAPILLON

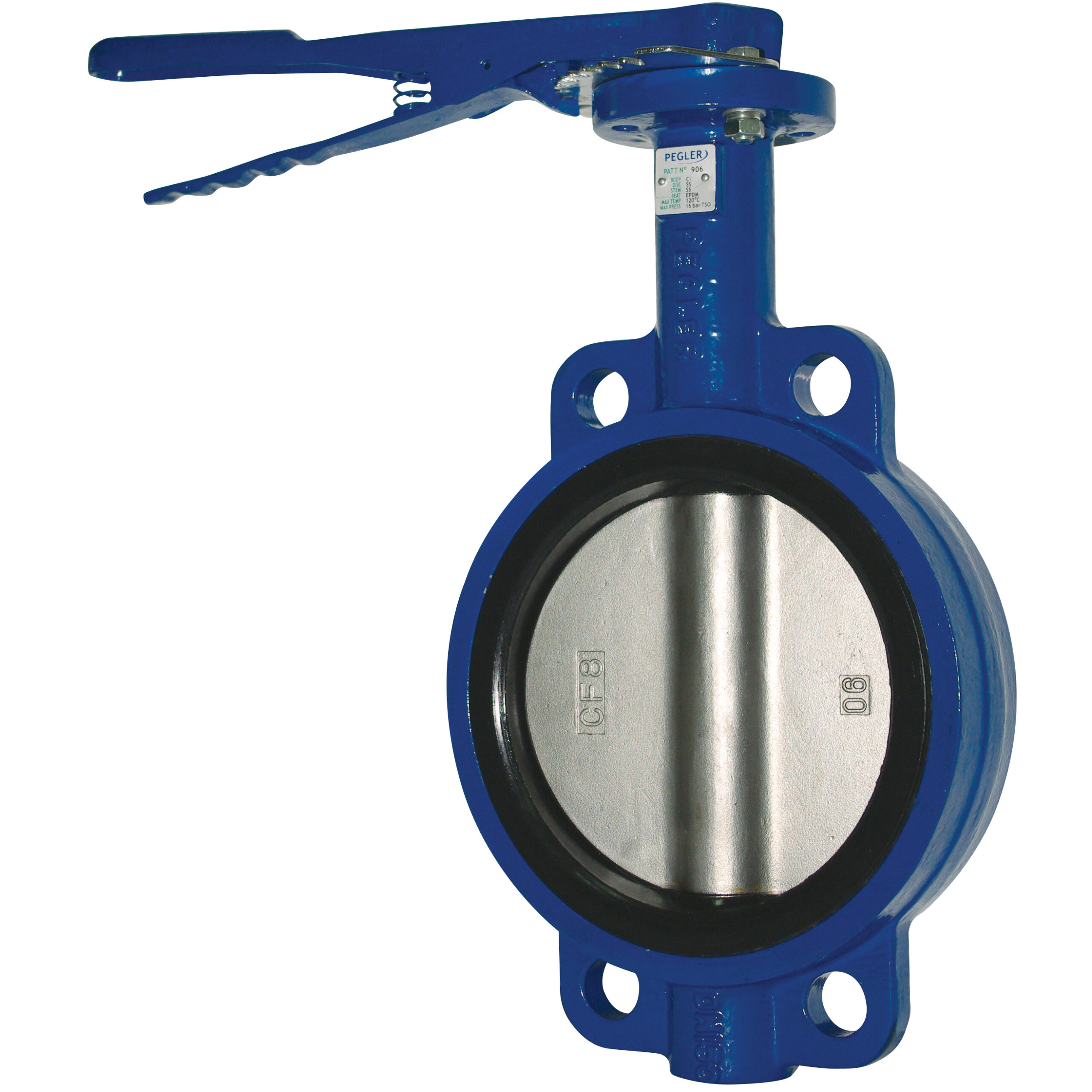

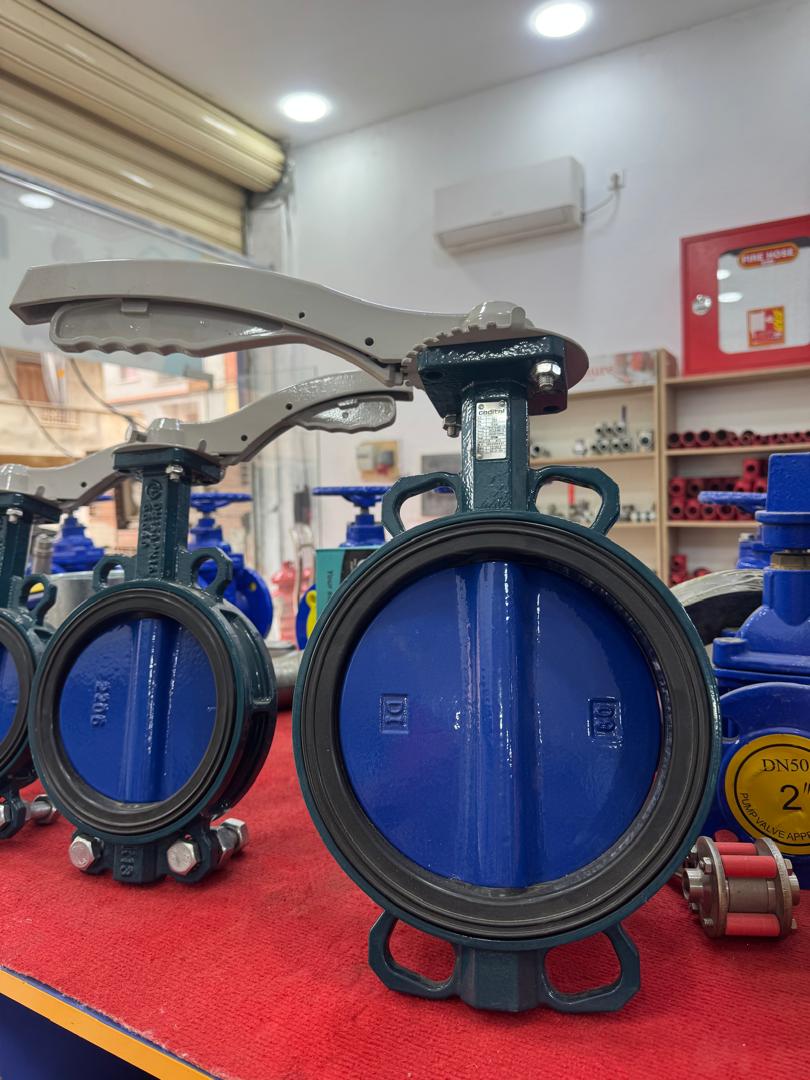

Une vanne papillon est une vanne de sectionnement simple qui contrôle le débit de fluide dans un tuyau grâce à un disque rotatif qui pivote sur un axe. En un quart de tour, elle passe de l’état fermé (disque bloquant le passage) à l’état ouvert (disque aligné avec l’écoulement), permettant une régulation rapide. Sa conception compacte, sa légèreté et sa simplicité d’installation en font un choix populaire pour le traitement de l’eau, l’industrie chimique et d’autres applications, offrant une alternative économique aux vannes à boisseau sphérique.
Fonctionnement
Un disque, relié à une tige, est le composant principal.
La rotation de la tige actionne le disque, le faisant pivoter de 90 degrés (un quart de tour).
En position fermée, le disque est perpendiculaire au flux, bloquant complètement le passage du liquide ou du gaz.
En position ouverte, le disque est parallèle au flux, permettant une circulation libre du fluide.
Avantages
Rapidité d’action : L’ouverture et la fermeture se font en un quart de tour, ce qui est très rapide.
Simplicité et compacité : Sa conception simple la rend légère, peu encombrante et facile à installer.
Polyvalence : Elle est utilisée dans de nombreuses applications pour le contrôle de débit (marche/arrêt ou modulation).
Coût : C’est une solution économique par rapport à d’autres types de vannes.
Applications courantes
Les vannes papillon sont utilisées dans divers secteurs industriels et civils, notamment : Alimentation en eau et traitement des eaux usées, Génie climatique, Industrie chimique et pétrolière, Protection incendie.

Demande de devis
