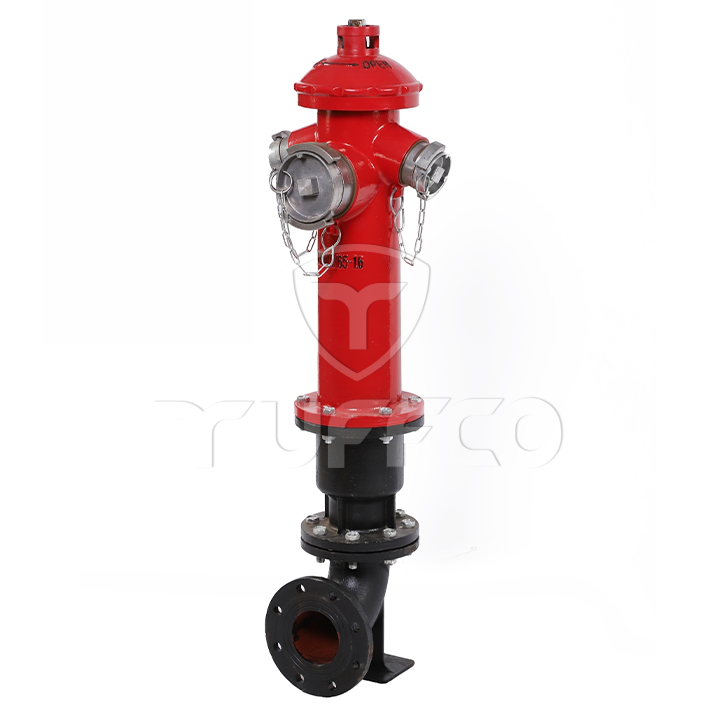

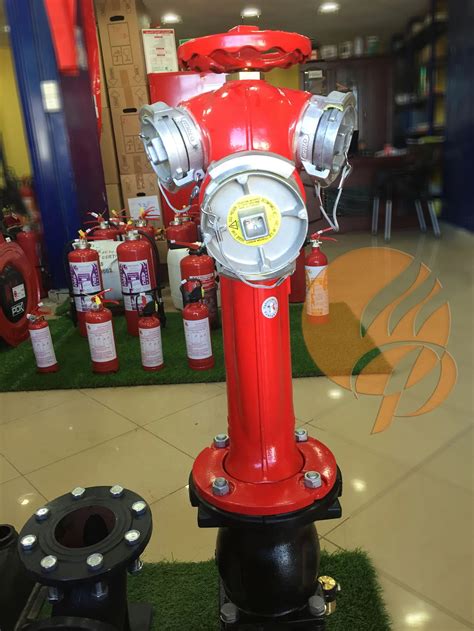

LE POTAUX D »INCENDIE
Un poteau d’incendie, aussi appelé bouche ou borne d’incendie, est un dispositif de sécurité publique relié au réseau d’eau potable qui permet aux services de secours d’accéder rapidement à une source d’eau pour lutter contre les incendies. Installé en bordure de rue, il fournit de l’eau sous pression grâce à une conduite souterraine, offrant aux pompiers un moyen essentiel et fiable pour alimenter leurs lances et leurs véhicules.
Fonctionnement et caractéristiques
Connexion au réseau d’eau : Le poteau est connecté à un réseau d’eau souterrain pressurisé, garantissant un débit d’eau constant pour l’extinction des feux.
Accès à l’eau : Les pompiers ouvrent la plaque de fonte protégeant l’ouverture pour accéder à l’eau. Le système de vidange automatique prévient l’accumulation d’eau et le gel.
Utilisation par les pompiers : Les sapeurs-pompiers raccordent leurs équipements, comme les camions ou les lances, directement au poteau.
Sécurité et accessibilité : Les installations sont placées près des chaussées pour être facilement accessibles en toutes circonstances.
Importance et rôle
Sécurité publique : C’est un élément crucial de la protection des personnes et des biens, qu’ils soient publics ou privés, dans les zones urbaines comme rurales.
Lutte contre l’incendie : Ils fournissent l’eau nécessaire pour maîtriser et éteindre divers types d’incendies, allant des bâtiments aux véhicules.
Points d’Eau Incendie (PEI) : Le poteau d’incendie fait partie des points d’eau incendie (PEI), des dispositifs essentiels pour la défense extérieure contre l’incendie (DECI).
Aspects réglementaires et normalisation
Code couleur : La couleur du poteau, souvent rouge, indique aux pompiers la typologie du réseau d’eau, le rouge signifiant un réseau sous pression.
Normes : Les poteaux doivent être conformes à des normes spécifiques, comme les normes NFX (en France), pour garantir leur efficacité et l’uniformité du système.
Produits similaires
ARMOIR DE RAI D »incendie
une armoire RIA incendie abrite et protège un Robinet d'Incendie Armé (RIA), un équipement essentiel de première intervention permettant de lutter contre un début d'incendie grâce à un jet d'eau sous pression. Ces armoires, qui ne doivent pas être condamnées, assurent la visibilité et l'accessibilité du RIA, garantissant une intervention rapide et efficace en attendant l'arrivée des moyens de secours plus puissants.
Composants et Fonctionnement
Le RIA : Un tuyau semi-rigide est enroulé sur un dévidoir rotatif. Il est relié à une source d'eau à débit et pression suffisants, et se termine par une lance diffusant un jet droit ou conique.
L'Armoire : Elle est conçue pour protéger le RIA et doit être clairement signalée pour une identification rapide. Elle doit être positionnée de manière stratégique pour couvrir toute la zone de risque avec le jet d'eau.
Réglementation et Sécurité
Accessibilité : Les RIA doivent être toujours accessibles, sans aucun obstacle devant l'armoire.
Signalisation : Le RIA et son armoire doivent être signalés par un pictogramme pour être facilement visibles.
Condamnation : Aucun système de verrouillage (comme un cadenas) ne doit empêcher l'accès au RIA, qui est destiné à une intervention rapide par n'importe quelle personne.
Implantation : Les RIA se placent généralement à l'intérieur des bâtiments, à une hauteur comprise entre 1,20 m et 1,90 m du sol.
Rôle du RIA
Le RIA est un dispositif de première intervention crucial, permettant de combattre des feux de classe A et d'assurer l'auto-protection de la zone en attendant l'arrivée des pompiers ou d'autres moyens plus puissants
RACCORD D »INCENDIE
Un raccord d'incendie est un dispositif de connexion utilisé par les pompiers pour se brancher rapidement à une source d'eau, telle qu'une bouche ou un poteau incendie, afin de diriger le flux d'eau vers les tuyaux et les lances lors de la lutte contre un incendie. Ces raccords, souvent en laiton ou en aluminium, permettent une connexion sécurisée et fiable, assurant la transmission de l'eau sous pression vers les équipes d'intervention.
RIA D’incendie
Un RIA (Robinet d'Incendie Armé) est un système de lutte contre l'incendie de première intervention, alimenté en permanence en eau, permettant d'attaquer un feu naissant en attendant l'arrivée des sapeurs-pompiers. Il se compose d'un robinet, d'un dévidoir avec un tuyau semi-rigide et d'une lance, et doit être installé dans les Établissements Recevant du Public (ERP) et les installations industrielles pour maîtriser les débuts d'incendie.
Composition du RIA
Robinet d'alimentation en eau : une source d'eau sous pression.
Dévidoir : un tambour qui enroule le tuyau semi-rigide, permettant de le dérouler et de l'orienter facilement.
Tuyau semi-rigide : un tuyau qui conserve sa section circulaire et ne s'aplatit pas, même sans être entièrement déroulé, pour une utilisation immédiate.
Lance ou Diffuseur Multi-Fonction (DMF) : permet de diriger l'eau avec un jet plein (pour atteindre un foyer éloigné) ou un jet diffusé (pour protéger l'utilisateur et éteindre le feu).
Fonctionnement
Alimentation continue : le RIA est "armé" car il est constamment alimenté en eau sous pression, ce qui le rend utilisable immédiatement.
Intervention rapide : il permet à toute personne (même non spécialisée) d'agir sur un feu naissant pendant au moins 20 minutes, le temps que les sapeurs-pompiers arrivent.
Efficacité : avec sa lance, il permet d'utiliser de grandes quantités d'eau, améliorant l'efficacité de l'extinction et limitant la propagation de l'incendie.
Où trouver les RIA ?
Les RIA sont installés dans : Les Établissements Recevant du Public (ERP), Les établissements industriels, Les immeubles de grande hauteur (IGH).
Réglementation et maintenance
L'installation des RIA doit respecter les référentiels APSAD R5 et les normes NF S 62-201.
Un RIA doit être positionné à une hauteur comprise entre 1,20 m et 1,80 m du sol.
Des opérations de maintenance régulières (annuelle, quinquennale, et décennale) sont nécessaires pour vérifier l'état du réseau et garantir son bon fonctionnement en cas d'urgence, selon le Groupe SIMIE.
SOUPAPE DE DECHERGE
soupape de décharge est un dispositif de sécurité qui régule la pression dans un circuit de fluide (liquide ou gaz) en s'ouvrant automatiquement pour évacuer l'excès de pression lorsqu'elle atteint un niveau prédéfini. Son rôle principal est de protéger les équipements contre les surpressions dangereuses, d'assurer l'intégrité de l'installation, et de garantir une performance stable du système.
Fonctionnement
Détection de surpression : La soupape est réglée pour s'ouvrir à une pression spécifique, appelée point de consigne.
Ouverture et décharge : Lorsque la pression dans le système dépasse ce seuil, la soupape s'ouvre, libérant le fluide vers une sortie ou un réservoir.
Régulation : Cela empêche la pression de monter à des niveaux excessifs, ce qui pourrait causer des dommages ou des pannes.
Applications
Les soupapes de décharge sont utilisées dans une grande variété de systèmes, notamment :
Systèmes hydrauliques et pneumatiques: pour protéger les composants et éviter les coups de bélier.
Circuits industriels, résidentiels et commerciaux.
Véhicules équipés d'un turbocompresseur, où la wastegate régule la pression de suralimentation.
Types
Il existe différents types de soupapes de décharge, conçues pour des applications spécifiques :
Souples action directes ou pilotées : Pour des applications de régulation de pression ou de décharge.
Souples internes et à éclatement : Différents types de soupapes existent pour des fonctions de sécurité.
Souples en bronze ou en inox : En fonction des besoins de l'application, comme le bronze ou l'inox.
UN BOUCHON SYMETRIQUE
Un bouchon symétrique, aussi appelé bouchon Guillemin ou pompier, est un type de raccord rapide utilisé en France pour connecter des tuyaux et des vannes, assurant une fermeture rapide et étanche. Il est couramment employé dans les réseaux sous pression comme l'incendie, l'irrigation, et le transfert de fluides, grâce à son système de verrouillage rapide.
UN DIVISEUR D »INCENDIE
Un diviseur d'incendie, également appelé « division » ou « séparateur d'eau », est un équipement de lutte contre l'incendie qui permet de diviser un flux d'eau provenant d'une seule conduite en deux ou plusieurs débits, équipés de vannes individuelles. Sa fonction est de distribuer efficacement l'eau à plusieurs lances ou zones, améliorant ainsi la flexibilité opérationnelle et l'efficacité des opérations de pompage en permettant l'utilisation simultanée de plusieurs sorties.
Fonctionnement et composition
Une entrée et plusieurs sorties : Le diviseur a une entrée unique pour l'eau et plusieurs sorties, généralement de plus petit diamètre, pour relier les tuyaux et les lances.
Vannes de contrôle : Chaque sortie est équipée d'une vanne qui permet aux pompiers de contrôler le débit vers chaque conduite indépendamment.
Raccords normalisés : Des raccords, tels que ceux de type Guillemin ou Storz, sont fixés aux extrémités du diviseur pour assurer la connexion aux tuyaux d'incendie.
Applications et avantages
Lutte contre les incendies : Il permet d'alimenter plusieurs lances à partir d'une seule conduite issue du fourgon, ce qui est essentiel pour couvrir différentes zones ou atteindre des points spécifiques du feu.
Flexibilité opérationnelle : En offrant la possibilité d'alimenter plusieurs équipes ou équipements simultanément, il augmente l'efficacité des opérations et permet d'adapter l'usage de l'eau aux besoins réels sur le terrain.
Sécurité : Des dispositifs de sécurité, comme des manomètres ou des mécanismes de verrouillage, peuvent être intégrés pour assurer la fiabilité et éviter toute mauvaise utilisation.
En résumé, le diviseur d'incendie est un outil stratégique qui optimise la distribution de l'eau, améliorant ainsi la capacité des sapeurs-pompiers à maîtriser un incendie.
VANNE D’ARET ANTI INCENDIE
Une vanne d'arrêt anti-incendie est un dispositif conçu pour interrompre le flux de fluides dans un système de protection incendie, comme de l'eau, en cas d'urgence afin de contrôler un incendie. Elle est essentielle pour isoler certaines sections d'un système de gicleurs ou de tuyaux, permettant un contrôle rapide et fiable du mouvement de l'eau et garantissant la sécurité des personnes et des biens.
Fonctionnement et types :
Contrôle du débit : La vanne d'arrêt permet de gérer le passage de l'eau dans les systèmes de lutte contre l'incendie, que ce soit pour ouvrir, fermer ou restreindre le flux.
Interruption d'urgence : En cas de détection d'un événement dangereux, comme un incendie, elle peut être actionnée pour couper le flux de fluide, protégeant ainsi les personnes et l'équipement.
Vannes papillon : Ce type de vanne utilise un disque rotatif pour contrôler le débit. Le disque peut être aligné avec le tuyau pour permettre l'écoulement complet, ou tourné à 90 degrés pour créer une fermeture étanche et arrêter le flux.
Adaptabilité : Ces vannes sont adaptées aux applications nécessitant un contrôle précis, que ce soit pour une ouverture/fermeture totale ou pour une régulation plus fine du débit.
Rôle dans la sécurité incendie :
Outil d'intervention : Les vannes d'arrêt jouent un rôle clé dans la gestion des systèmes de gicleurs et de tuyaux d'incendie.
Sécurité : Elles sont un élément essentiel pour assurer la sécurité des bâtiments et des occupants en permettant un contrôle rapide et efficace de l'eau dans un incendie.
VANNE D »INCENDIE
Les robinets d’incendie du diamètre nominal de 45 millimètres ont un rôle central dans la prévention des incendies en garantissant un apport d’eau adéquate pour les équipes de pompiers, leur permettant de lutter avec efficacité contre les incendies, limitant ainsi les dégâts et préservant l’intégrité des intérêts.
Caractéristiques principales:
Ils peuvent fournir un débit d’eau important pour éteindre les feux rapidement et efficacement.
Ils sont Fabriqués à partir de matériaux durables comme la fonte ou le bronze, ils peuvent résister à des conditions d’utilisation difficiles.
La conception simple avec une vanne à bille permet une ouverture et une fermeture rapides et faciles.
Les raccords filetés ou à brides assurent une connexion étanche au réseau d’eau municipal.
Ils sont conformes aux normes internationales de lutte contre les incendies pour garantir leur sécurité et leur efficacité.
Avantages:
Ces robinets sont conçus avec des matériaux durables ce qui leur permet de résister à des conditions d’utilisation intense.
Ils exploitent des matériaux qui prolonge considérablement leur fonctionnement et réduit la fréquence des interventions pour maintenance ou remplacement.
Ils intègrent une valve à bille qui assure une étanchéité parfaite, évitant ainsi les fuites d’eau.
La présence d’une vanne papillon facilite l’ouverture et la fermeture rapide du robinet.
Leur design épuré simplifie grandement les opérations de nettoyage et de maintenance, contribuant ainsi à diminuer le temps d’arrêt et les coûts associés.
